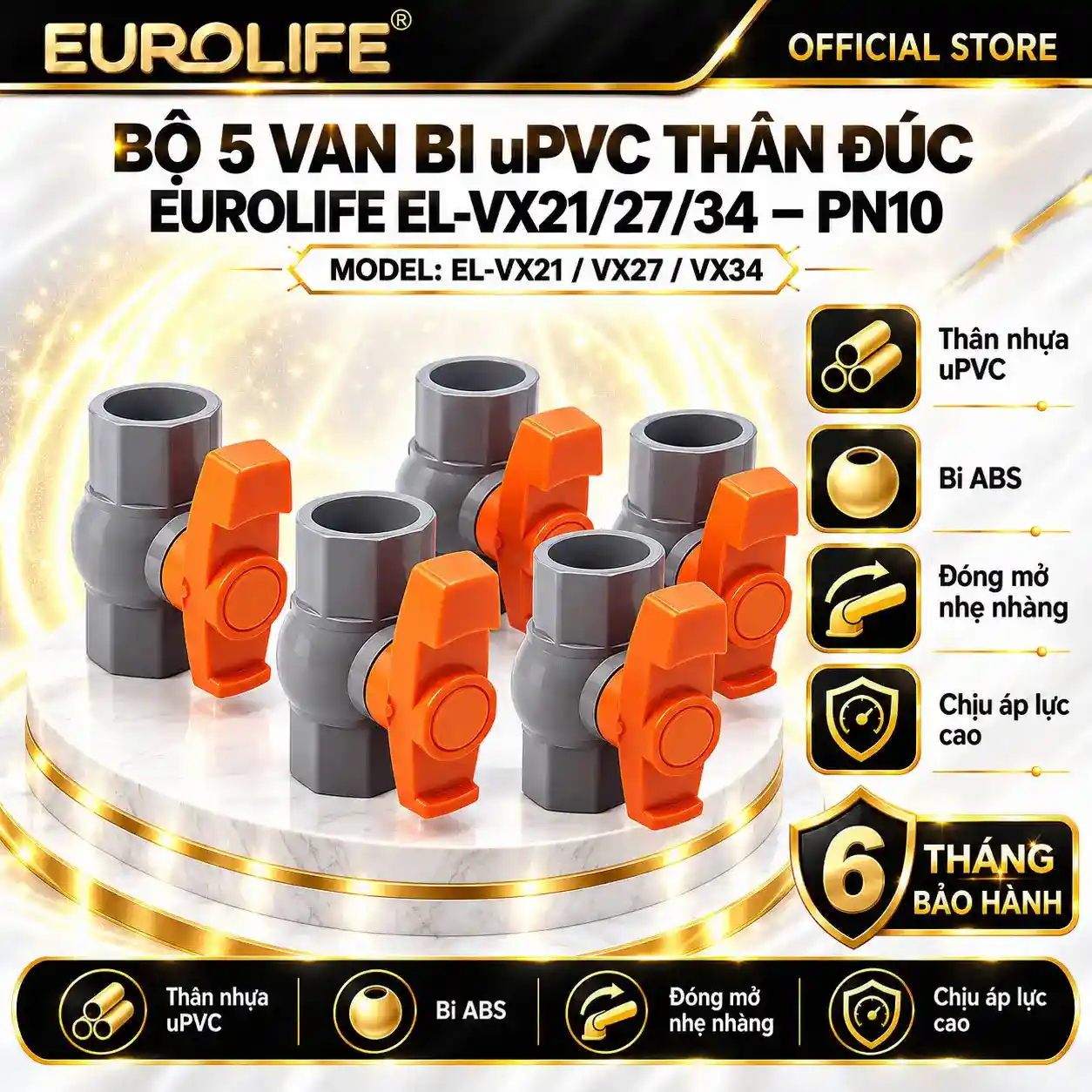

Bộ 5 Van Bi uPVC Thân Đúc Eurolife EL-VX21/27/34 – PN10

Bộ 5 van bi uPVC thân đúc Eurolife EL-VX – Thông số kỹ thuật

Cấu tạo van bi uPVC thân đúc Eurolife EL-VX

Dòng van EL-VX được cấu thành từ các bộ phận chính gồm thân van uPVC, bi đóng mở ABS, trục ABS, gioăng EPDM và tay van uPVC màu cam. Mỗi bộ phận đảm nhiệm chức năng riêng trong quá trình đóng mở dòng nước.

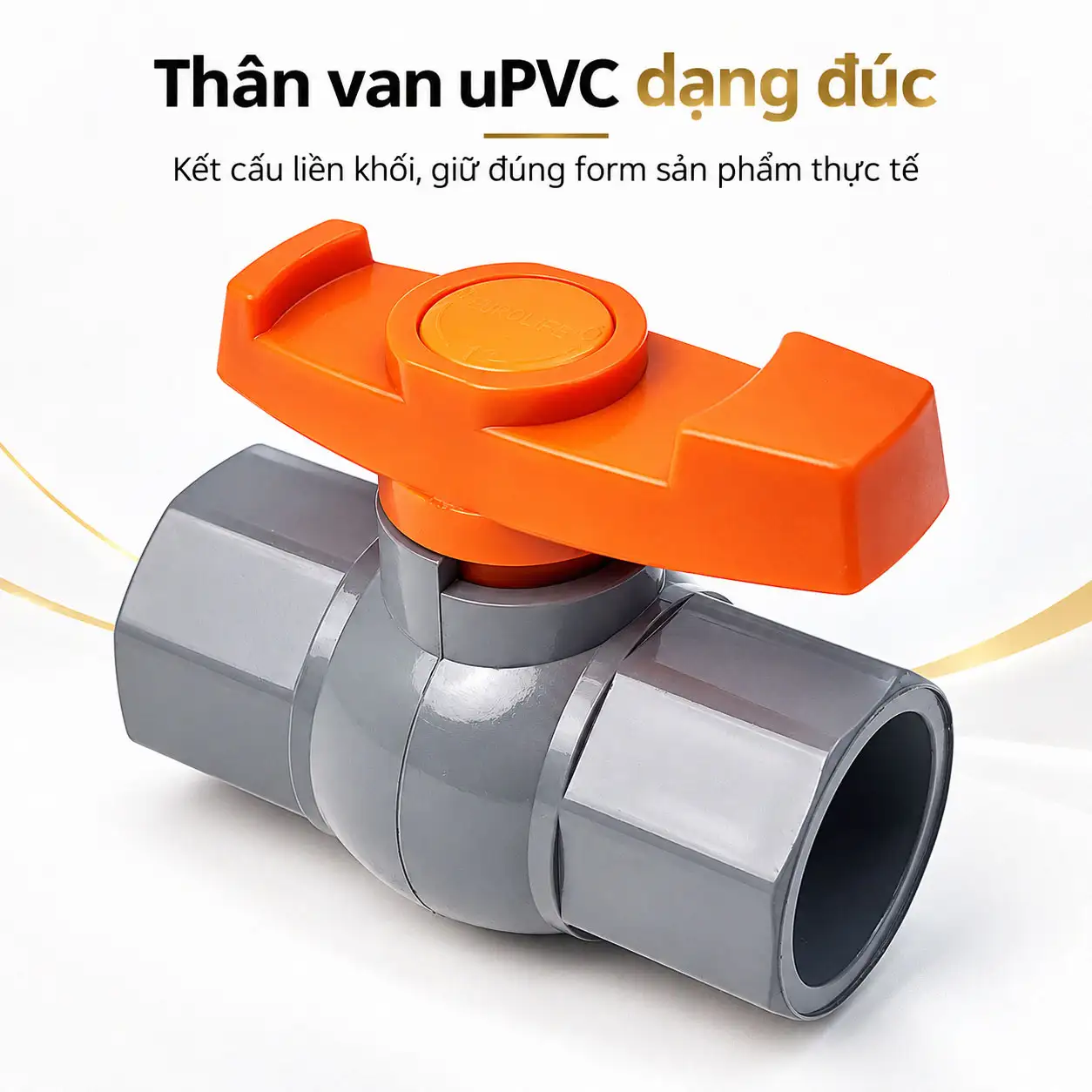

1. Thân van uPVC dạng đúc

Thân van được chế tạo từ nhựa uPVC với kết cấu thân đúc. Hai đầu kết nối có thiết kế nhiều cạnh, thuận tiện cho việc thao tác và lắp đặt. Phần kết nối sử dụng kiểu socket, phù hợp phương pháp dán keo PVC.

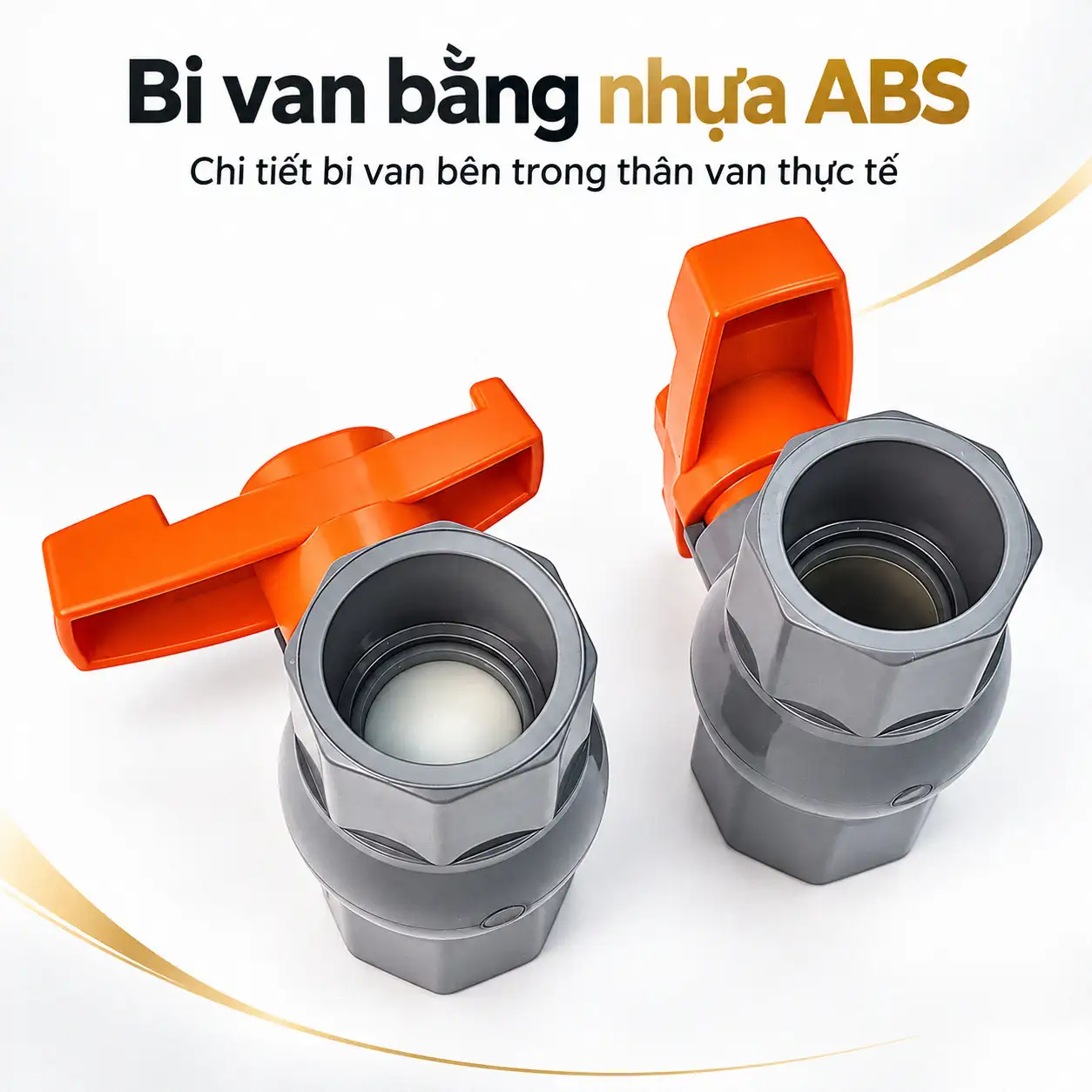

2. Bi van bằng nhựa ABS

Bi ABS là bộ phận trực tiếp thực hiện chức năng đóng hoặc mở đường nước. Khi tay van được xoay, bi van thay đổi vị trí, cho phép dòng nước đi qua hoặc ngăn dòng nước tùy trạng thái đóng mở.

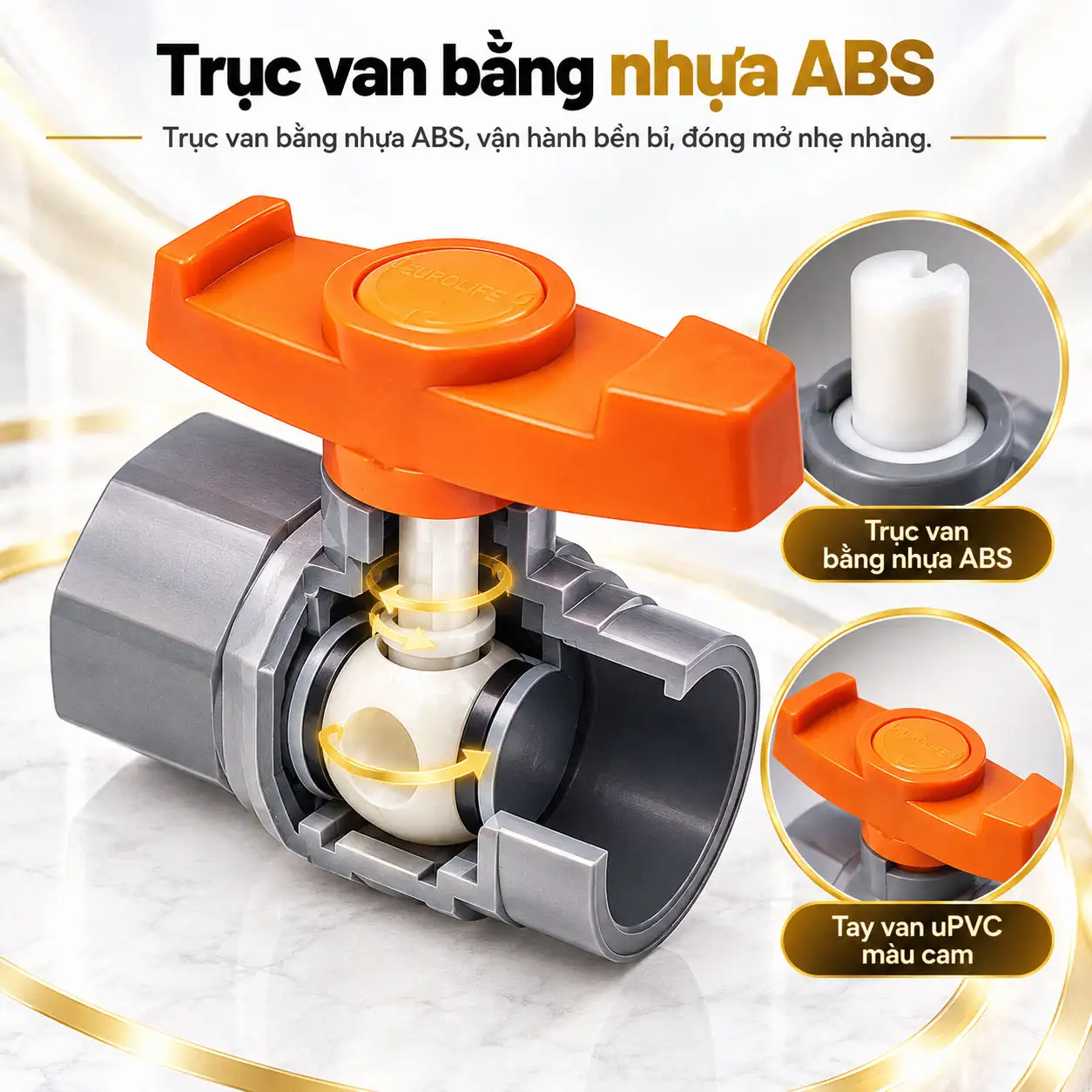

3. Trục van bằng nhựa ABS

Trục ABS kết nối chuyển động từ tay van đến bi đóng mở bên trong. Đây là bộ phận truyền chuyển động để điều khiển trạng thái hoạt động của van.

4. Gioăng làm kín EPDM

Van sử dụng gioăng cao su EPDM để hỗ trợ làm kín tại các vị trí được thiết kế trong cụm van. Việc lắp đặt đúng kỹ thuật và lựa chọn đúng kích thước là yếu tố quan trọng đối với khả năng làm kín của hệ thống.

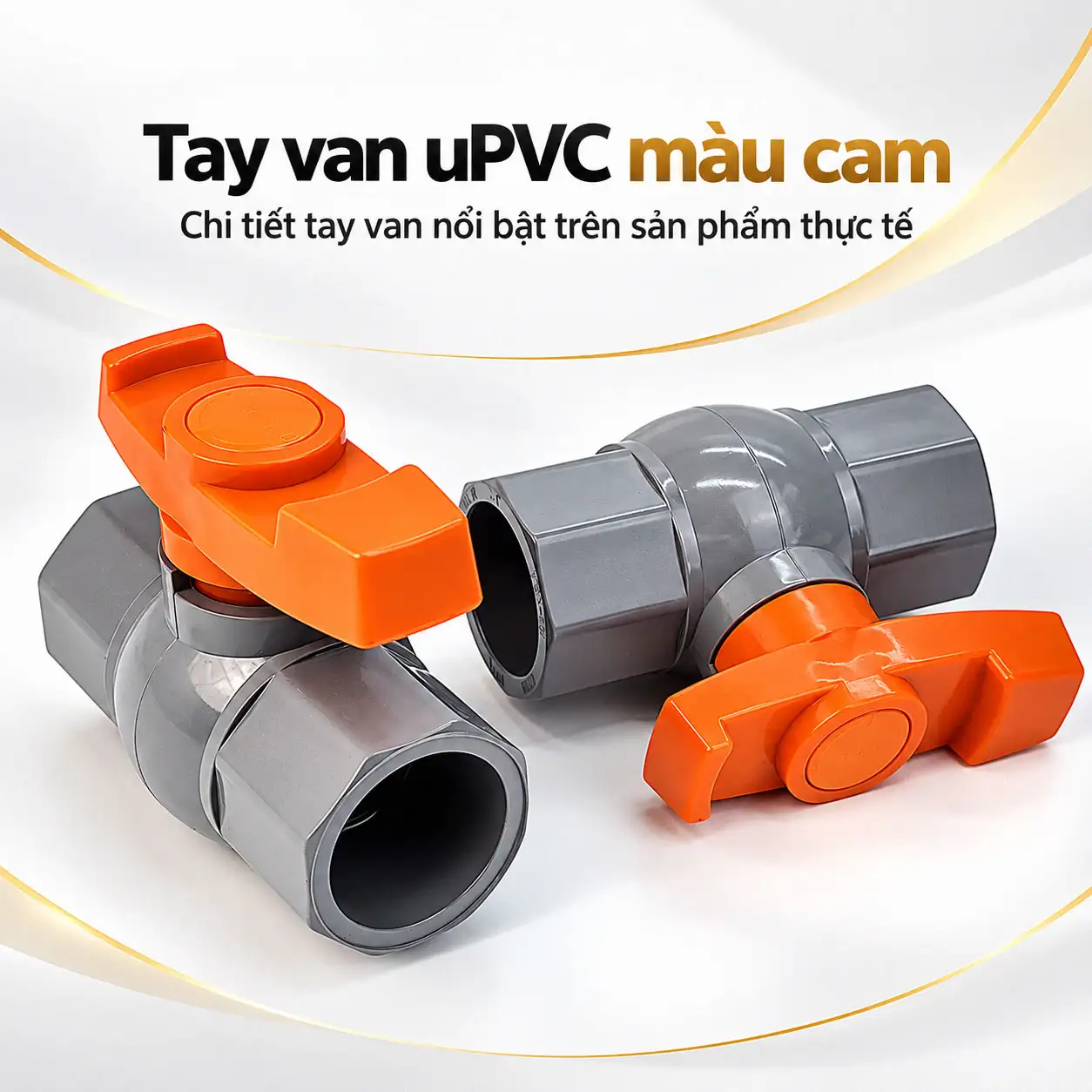

5. Tay van uPVC màu cam

Tay van làm bằng nhựa uPVC màu cam, có các phần gờ và bề mặt cầm nắm phục vụ thao tác bằng tay. Thiết kế giúp người sử dụng nhận biết vị trí bộ phận điều khiển và thực hiện đóng mở van.

Nguyên lý hoạt động của van bi Eurolife EL-VX

Van hoạt động theo nguyên lý điều khiển bi đóng mở thông qua tay van và trục truyền động.

• Trạng thái mở: Lỗ dẫn nước trên bi van được xoay về vị trí cho phép nước lưu thông qua thân van.
• Trạng thái đóng: Bi van được xoay sang vị trí ngăn đường dẫn nước.
• Thao tác: Người sử dụng điều chỉnh trạng thái thông qua tay van màu cam.

Cần thao tác đúng chiều và không sử dụng lực quá mức khi tay van gặp trở ngại.

Phân loại van bi uPVC Eurolife EL-VX21, EL-VX27 và EL-VX34

Bộ 5 van bi uPVC thân đúc Eurolife EL-VX có ba phân loại để khách hàng lựa chọn theo kích thước đường ống.

Lưu ý: Mỗi phân loại gồm 5 van cùng một model. Khi chọn EL-VX27, khách hàng nhận 5 van EL-VX27; không phải bộ trộn nhiều kích thước.

Hướng dẫn chọn đúng kích thước van bi uPVC

Để chọn đúng van EL-VX, người mua nên kiểm tra kích thước ống đang sử dụng trước khi đặt hàng.

1. Xác định size ống: Kiểm tra thông số trên thân ống hoặc tài liệu kỹ thuật của đường ống.
2. Đối chiếu model: Chọn EL-VX21, EL-VX27 hoặc EL-VX34 tương ứng.
3. Kiểm tra phương pháp kết nối: Sản phẩm sử dụng socket dán keo PVC.
4. Kiểm tra áp suất: Đối chiếu yêu cầu hệ thống với áp suất danh định PN10.
5. Chọn phân loại: Xác nhận đúng bộ 5 cái cùng size trước khi thêm vào giỏ hàng.

Không nên lựa chọn chỉ dựa vào đường kính đo bên ngoài của một đầu nối không rõ quy cách. Khi chưa chắc chắn, khách hàng nên đối chiếu model và kích thước lắp ghép thực tế trước khi mua.

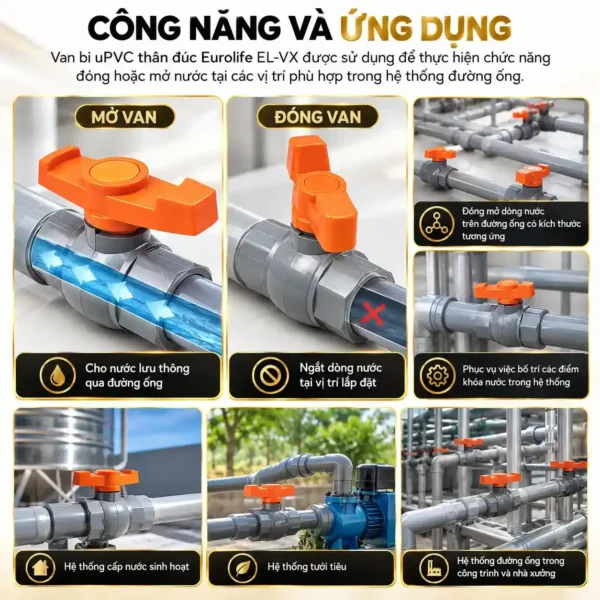

Công năng và ứng dụng

Van bi uPVC thân đúc Eurolife EL-VX được sử dụng để thực hiện chức năng đóng hoặc mở nước tại các vị trí phù hợp trong hệ thống đường ống.

• Đóng mở dòng nước trên đường ống có kích thước tương ứng.
• Phục vụ việc bố trí các điểm khóa nước trong hệ thống.
• Thuận tiện khi cần chủ động ngắt dòng nước tại vị trí lắp đặt.
• Sử dụng với đường ống và phương pháp kết nối tương thích.

Việc lựa chọn van cần dựa vào kích thước, áp suất vận hành và điều kiện sử dụng thực tế. Không tự mặc định sản phẩm phù hợp với nước nóng, hóa chất hoặc điều kiện vận hành đặc biệt khi chưa có xác nhận kỹ thuật.

Hướng dẫn lắp đặt và sử dụng

1. Kiểm tra đúng model, kích thước và tình trạng van trước khi lắp.
2. Chuẩn bị ống và vị trí nối phù hợp với kiểu socket của van.
3. Vệ sinh bề mặt kết nối theo hướng dẫn của đơn vị cung cấp vật tư.
4. Thực hiện dán keo bằng loại keo phù hợp với vật liệu ống và đầu nối.
5. Tuân thủ thời gian chờ đóng rắn theo hướng dẫn của nhà sản xuất keo.
6. Kiểm tra mối nối và thao tác đóng mở trước khi đưa hệ thống vào sử dụng.

Lưu ý: Không tác động lực quá mức lên tay van hoặc đưa hệ thống vào vận hành khi mối nối chưa đáp ứng yêu cầu lắp đặt.

Quy cách bộ 5 van và bảo hành

Sản phẩm được bán theo bộ 5 van cùng kích thước, phù hợp với khách hàng cần lắp đặt nhiều vị trí khóa nước cùng quy cách.

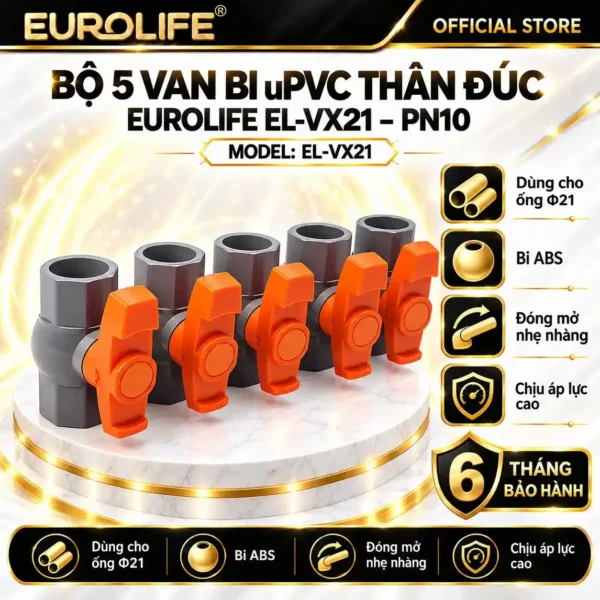

• Bộ EL-VX21: 5 van EL-VX21.
• Bộ EL-VX27: 5 van EL-VX27.

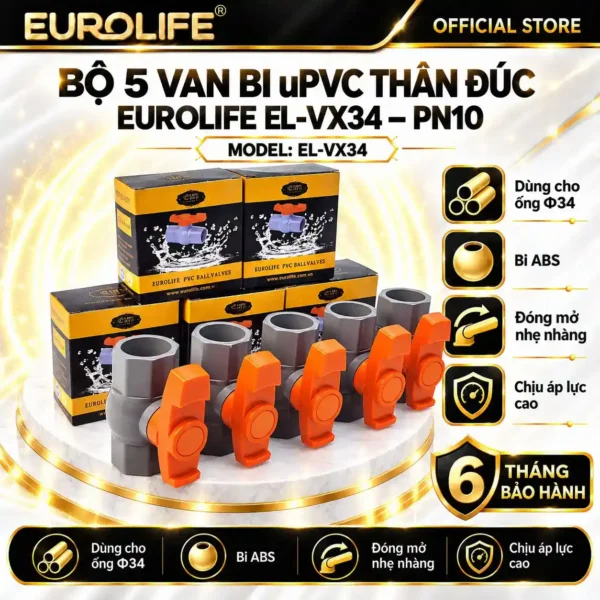

• Bộ EL-VX34: 5 van EL-VX34.
• Thời hạn bảo hành: 6 tháng theo chính sách áp dụng.

Khách hàng nên kiểm tra thông tin phân loại, số lượng và chính sách bảo hành tại thời điểm đặt hàng.

Video van bi uPVC Eurolife EL-VX

Video giới thiệu ngoại hình, các bộ phận và thao tác đóng mở của dòng van EL-VX.

Video sản phẩm đang được cập nhật

Thông tin chất lượng và thương hiệu Eurolife

Eurolife cung cấp thông tin thương hiệu, chứng chỉ và công nghệ để khách hàng tham khảo khi lựa chọn sản phẩm. Các hồ sơ cần được đối chiếu theo đúng đối tượng, phạm vi và thời hạn hiệu lực.

TOP 500 Sản phẩm và Dịch vụ hàng đầu Việt Nam

Eurolife giới thiệu thông tin danh hiệu TOP 500 Sản phẩm và Dịch vụ hàng đầu Việt Nam do người tiêu dùng bình chọn trong hệ thống tư liệu thương hiệu. Danh hiệu thương hiệu không được hiểu là chứng nhận riêng cho từng model EL-VX nếu hồ sơ không quy định như vậy.

Hàng chất lượng cao phù hợp tiêu chuẩn Quốc tế

Thông tin về hàng chất lượng cao phù hợp tiêu chuẩn Quốc tế cần được đối chiếu với tài liệu công bố liên quan. Đối với dòng EL-VX, tài liệu kỹ thuật hiện ghi nhận áp suất danh định PN10 và thông tin tham chiếu ANSI; chưa công bố số hiệu ANSI cụ thể trong bài này.

Bảo hộ thương hiệu tại Việt Nam và Hoa Kỳ

Thông tin bảo hộ thương hiệu Eurolife tại Việt Nam và Hoa Kỳ được trình bày trong hồ sơ thương hiệu của doanh nghiệp, giúp khách hàng tham khảo nguồn gốc nhận diện thương hiệu khi lựa chọn sản phẩm.

Xem thông tin Chứng chỉ & Công nghệ Eurolife

Tham khảo thêm thông tin thương hiệu và các dòng sản phẩm tại Eurolife Official Store.

Câu hỏi thường gặp về bộ 5 van bi uPVC thân đúc Eurolife EL-VX

1. Một bộ van Eurolife EL-VX có bao nhiêu cái?

Một bộ gồm 5 van bi uPVC cùng model và cùng kích thước đã chọn.

2. EL-VX27 phù hợp với ống bao nhiêu?

EL-VX27 có size danh nghĩa 27 mm, tương ứng DN20, 3/4″. Khách hàng cần đối chiếu quy cách đầu nối trước khi lắp đặt.

3. EL-VX34 có kích thước bao nhiêu?

EL-VX34 có size danh nghĩa 34 mm, tương ứng DN25, 1″.

4. Bi và trục của van EL-VX được làm bằng gì?

Bi đóng mở và trục van đều sử dụng nhựa ABS.

5. Van EL-VX sử dụng loại gioăng nào?

Van sử dụng gioăng làm kín bằng cao su EPDM.

6. Van EL-VX dùng nối ren hay dán keo?

Dòng EL-VX sử dụng kết nối socket dán keo PVC, không phải loại kết nối ren.

7. Áp suất danh định của van là bao nhiêu?

Các model EL-VX21, EL-VX27 và EL-VX34 có áp suất danh định PN10.

8. Van bi uPVC Eurolife EL-VX bảo hành bao lâu?

Thời gian bảo hành chính thức là 6 tháng theo điều kiện bảo hành áp dụng.

9. Có thể mua lẻ 1 van không?

Trang sản phẩm này được thiết lập bán theo bộ 5 cái. Mỗi phân loại tương ứng 5 van cùng size.

10. Làm thế nào để chọn đúng bộ van?

Khách hàng chọn model theo kích thước đường ống, kiểm tra phương pháp kết nối socket dán keo và xác nhận số lượng bộ trước khi đặt hàng.
